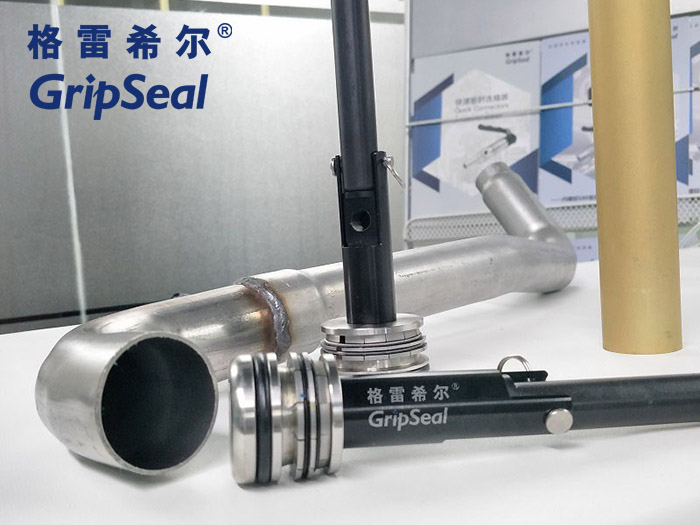

氣密測試接頭G35係列

星空体育官网地址氣密測試接頭G35係列是一款高壓應用快速接頭，常用於(yu) 密封各類銅管、不鏽鋼管和鋁管的管內(nei) 壁密封方案。在製冷行業(ye) 、新能源車行業(ye) ，散熱器、壓縮機、壓力容器、儀(yi) 器、儀(yi) 表、電機控製器冷卻板等行業(ye) 和領域應用廣泛。多種規格型號的標準品接頭，適用於(yu) 管件直徑 9.52mm-41.28mm的密封範圍，其他規格尺寸可聯係銷售工程師非標定製密封連接方案。

產(chan) 品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到50Bar或70Bar
密 封 範 圍：	10mm-80mm
插 入 深 度：	0、1號主體：12mm，2號主體：23mm
流 量 接 口：	G1/8或ZG1/8螺紋孔
主 體 材 料：	鋁合金或不鏽鋼
密封圈材質：	丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	氣密測試接頭G35係列型號表或詳詢工作人員

產(chan) 品視頻

PRODUCT VIDEO

氣密測試接頭G35係列操作視頻（掃碼查看）

產(chan) 品特點

OPERATION PARAMETERS

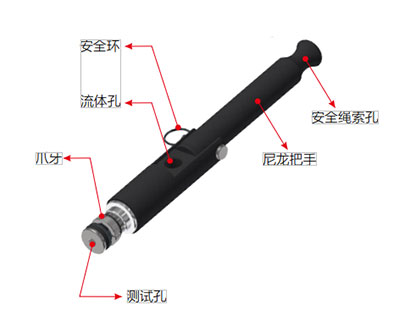

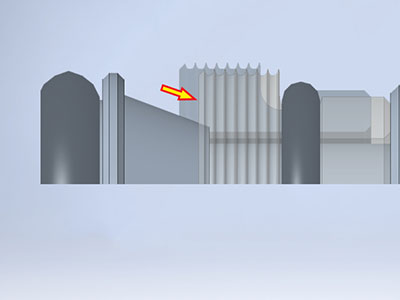

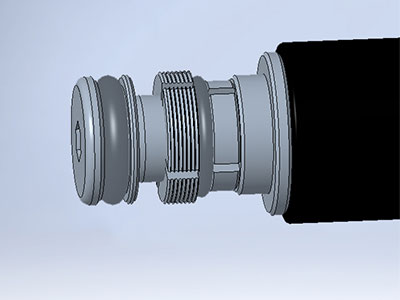

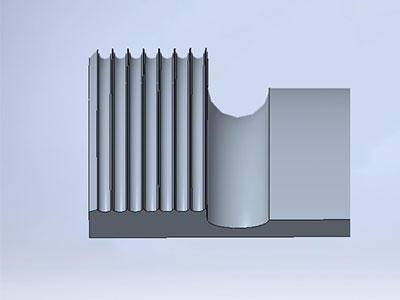

鎖緊爪牙：具有鎖緊爪牙，能夠牢牢的抓住管件內壁，提高耐壓上限	橫紋特征：鎖緊爪牙上有細小的橫紋，能夠增大受力麵積，提供更牢靠的抓緊力。	多點密封：特殊的爪牙形狀，多點接觸提供更多抓緊力的同時減少內壁刮傷	航空鋁，尼龍把手：操作輕便，降低操作者的勞動強度	管螺紋流體孔：符合國際標準，國內常用，相關配件易

操作方法

OPERATION METHOD

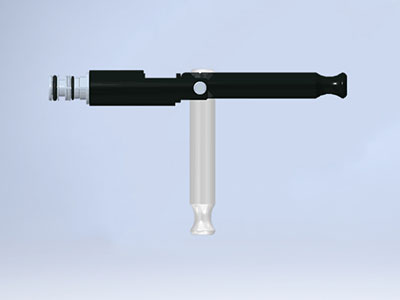

第一步 將密封測試接頭前端對準工件管口	第二步 將接頭插入測試關(guan) 鍵額定位置	第三步 扳動把手，此時密封接頭前端金屬爪牙鎖緊在測試孔內(nei) ，完成密封

應用案例

APPLICATION CASES

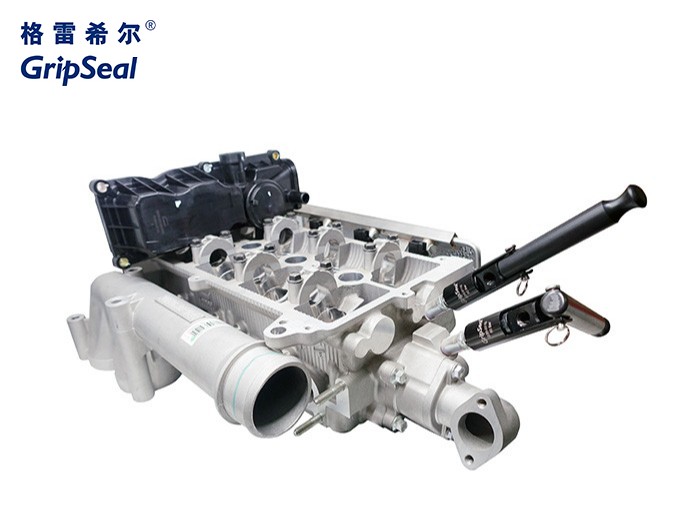

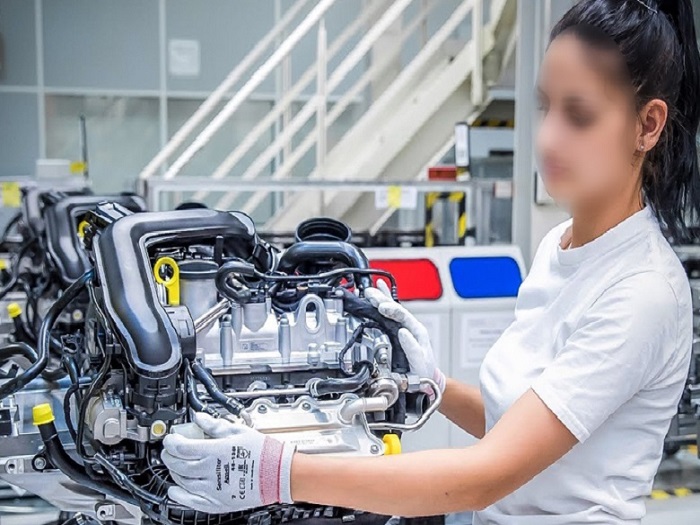

發動機總成測試
